STM32显示外设集（LCD1602）的驱动代码编写与电路

STM32显示外设集（LCD1602）的驱动代码编写与电路攻略

在嵌入式系统中，液晶显示器(LCD)是一种最常见的外设，用于实时显示系统状态、数据等信息。本文将重点介绍如何使用STM32微控制器驱动LCD1602显示屏，并提供相关的电路设计和驱动代码编写教程。

1. LCD1602简介

LCD1602是一种16x2字符型液晶显示屏，可以显示两行共16个字符。它具有低功耗、易于驱动等优点，常用于各种嵌入式系统中。

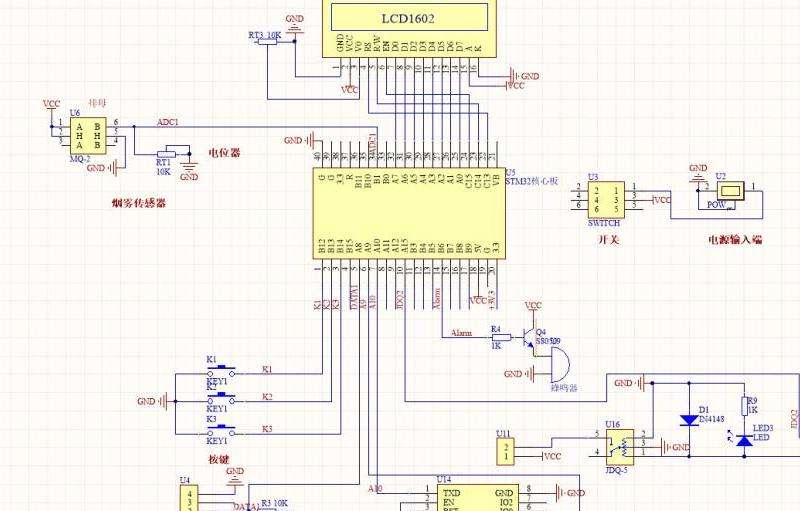

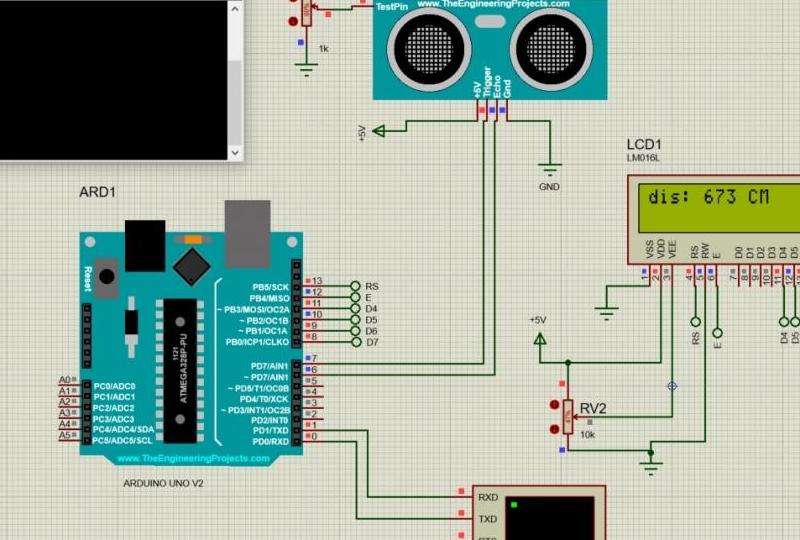

2. 电路设计

在连接LCD1602与STM32时，通常需要以下连接：

- 将LCD1602的VCC和GND引脚分别连接至STM32的5V和GND引脚；

- 将LCD1602的RS、RW、E、D4-D7引脚连接至STM32的任意GPIO引脚。

3. STM32驱动代码编写

下面以STM32CubeIDE为例，展示如何编写LCD1602的驱动代码：

```c

#include "stm32f1xx_hal.h"

#define RS_Pin GPIO_PIN_0

#define RS_GPIO_Port GPIOA

#define E_Pin GPIO_PIN_1

#define E_GPIO_Port GPIOA

#define D4_Pin GPIO_PIN_2

#define D4_GPIO_Port GPIOA

#define D5_Pin GPIO_PIN_3

#define D5_GPIO_Port GPIOA

#define D6_Pin GPIO_PIN_4

#define D6_GPIO_Port GPIOA

#define D7_Pin GPIO_PIN_5

#define D7_GPIO_Port GPIOA

void LCD_Cmd(char cmd) {

HAL_GPIO_WritePin(RS_GPIO_Port, RS_Pin, GPIO_PIN_RESET);

HAL_GPIO_WritePin(E_GPIO_Port, E_Pin, GPIO_PIN_SET);

HAL_GPIO_WritePin(D4_GPIO_Port, D4_Pin, (cmd & 0x10)?GPIO_PIN_SET:GPIO_PIN_RESET);

HAL_GPIO_WritePin(D5_GPIO_Port, D5_Pin, (cmd & 0x20)?GPIO_PIN_SET:GPIO_PIN_RESET);

HAL_GPIO_WritePin(D6_GPIO_Port, D6_Pin, (cmd & 0x40)?GPIO_PIN_SET:GPIO_PIN_RESET);

HAL_GPIO_WritePin(D7_GPIO_Port, D7_Pin, (cmd & 0x80)?GPIO_PIN_SET:GPIO_PIN_RESET);

HAL_GPIO_WritePin(E_GPIO_Port, E_Pin, GPIO_PIN_RESET);

HAL_Delay(2);

}

void LCD_Init() {

HAL_Delay(50);

LCD_Cmd(0x02);

LCD_Cmd(0x28);

LCD_Cmd(0x0C);

LCD_Cmd(0x01);

}

void LCD_Print(char data[]) {

for(int i=0; i

HAL_GPIO_WritePin(RS_GPIO_Port, RS_Pin, GPIO_PIN_SET);

HAL_GPIO_WritePin(E_GPIO_Port, E_Pin, GPIO_PIN_SET);

HAL_GPIO_WritePin(D4_GPIO_Port, D4_Pin, (data[i] & 0x10)?GPIO_PIN_SET:GPIO_PIN_RESET);

HAL_GPIO_WritePin(D5_GPIO_Port, D5_Pin, (data[i] & 0x20)?GPIO_PIN_SET:GPIO_PIN_RESET);

HAL_GPIO_WritePin(D6_GPIO_Port, D6_Pin, (data[i] & 0x40)?GPIO_PIN_SET:GPIO_PIN_RESET);

HAL_GPIO_WritePin(D7_GPIO_Port, D7_Pin, (data[i] & 0x80)?GPIO_PIN_SET:GPIO_PIN_RESET);

HAL_GPIO_WritePin(E_GPIO_Port, E_Pin, GPIO_PIN_RESET);

HAL_Delay(1);

}

}

```

4. 总结

通过以上代码，我们可以实现对LCD1602的基本驱动，包括发送指令、初始化LCD、打印字符等功能。在实际应用中，可以根据需求进一步扩展并优化代码，实现更复杂的显示功能。希望本文能够帮助您顺利完成STM32与LCD1602的驱动代码编写与电路设计。
